所属分类：直流有刷电机驱动器
所属系列：H桥系列
更新日期：2014-07-26

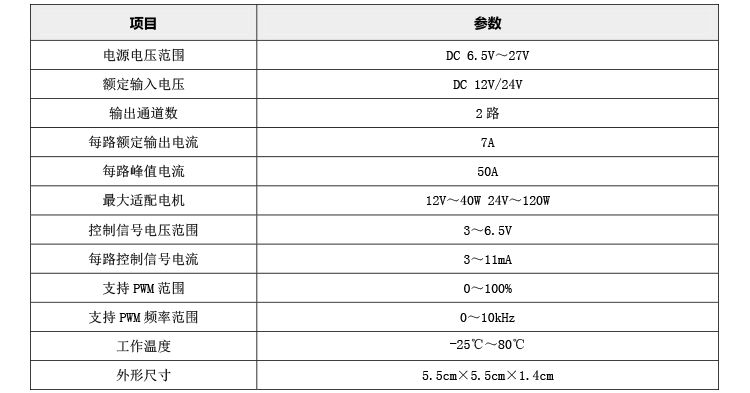

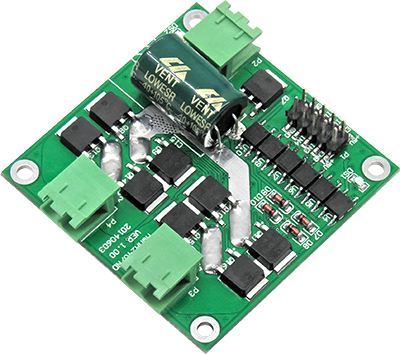

品牌：艾思控 型号：AQMH2407ND 电压规模：7-24V 通道数：2 额定电流：7A/路 控制信号：PWM、逻辑电平 调速方法：占空比 适用电机：直流有刷电机 最大匹配电机：24V-120W, 12V-40W |
|

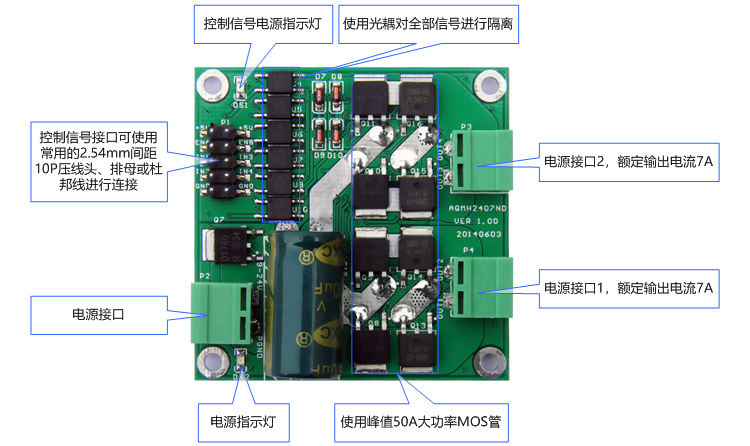

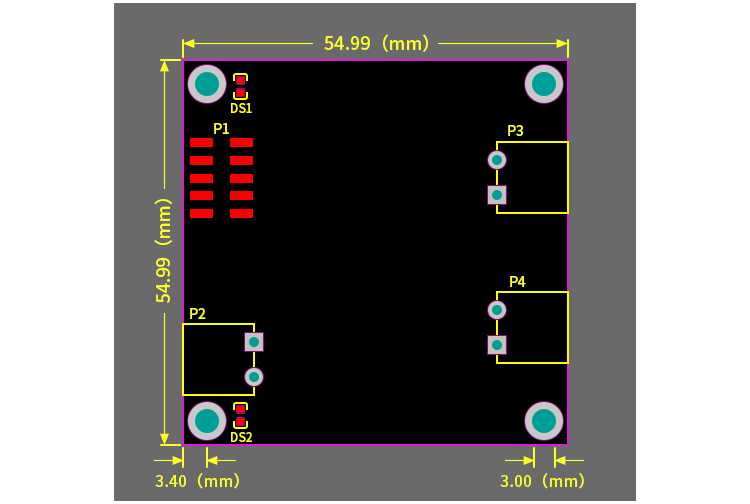

◆ 极小的尺寸，仅5.5cm×5.5cm； |

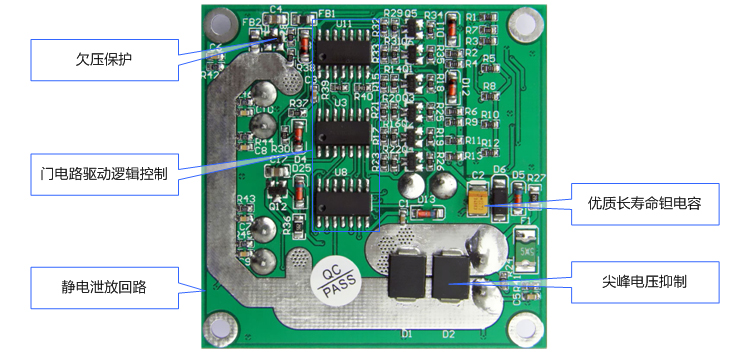

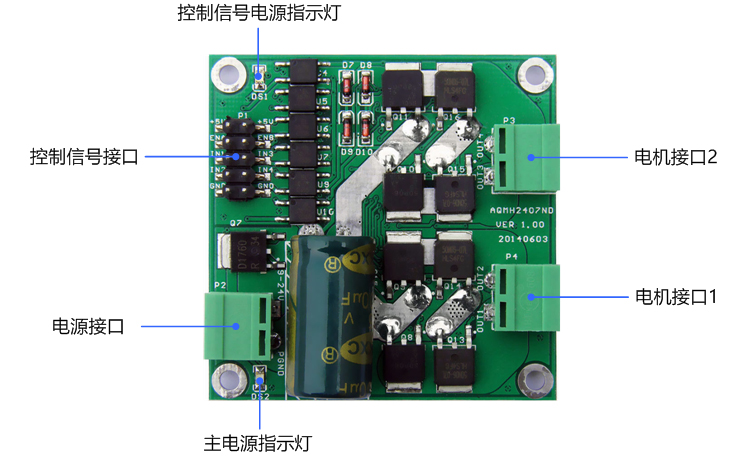

本H桥�？槭褂妹诺缏贰⒂隡OS管组合方法实现电机正反转、制动及调速控制 。既有较大的输出电流又有类似L298无邪的控制信号逻辑 。 |

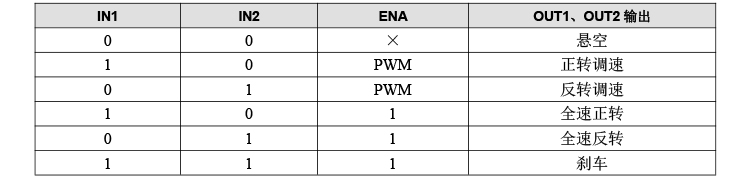

1. 电机接口1控制信号逻辑

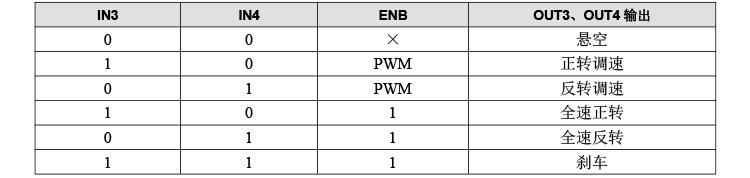

2. 电机接口2控制信号逻辑

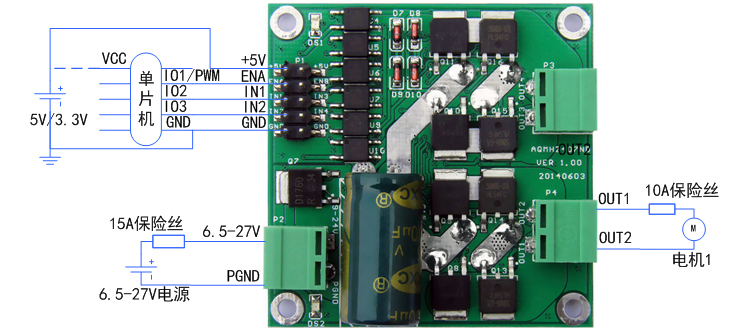

1. 使用单片机控制电机转动的接法
| 单片机的电源与驱动板控制信号电源应共地，但不要与电机电源GND共地 。当使用5V单片机时，驱动板+5V接电源+5V；当使用3.3V单片机时，驱动板+5V接电源3.3V 。单片机和驱动板控制信号可共用一电源或各自自力供电（但一定要共地） 。ENA为与单片机的一个GPIO或PWM输出端口相连，当ENA为高电平时，驱动板使能，正反转或刹车有用，若是是PWM信号，那么可对电机举行调速；低电平时，驱动板禁能，电机接口无输出 。IN1和IN2与单片机的两个GPIO相连（可支持51单片机恣意IO口，无需上拉电阻），控制电机正反转及刹车，驱动器逻辑见逻辑表 。 |
2. 使用按键控制电机正反转的接法

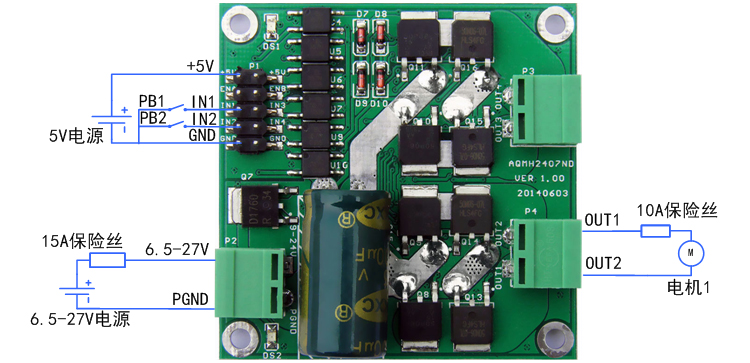

| 其中，PB1和PB2为两个按键 。当PB2按下而PB1未按下时，IN1为高电平，IN2为低电平，电机正转；当PB2按下而PB1未按下时，IN1为低电平，IN2为高电平，电机反转；当PB1和PB2均按下或均弹起时，IN2和IN2均为低电平或高电平，电机制动（或称刹车） �？刂菩藕怕呒呒� 。 |

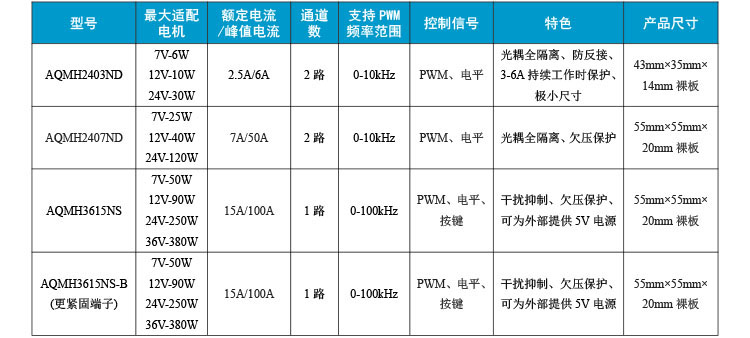

AQMH系列直流有刷电机驱动�？檠⌒捅�
